| 品牌：普量 | 型号：PT500-301 | 压力类型：表压 |
| 工作压力：0-60MPa | 输出类型：0.6-1.5mV/V | 输出电压：5-10VDC |
| 精度：0.5%FS | 系列：芯片系列 | 电源电压：5V |
| 端口类型：直接引线 | 工作温度：85℃ | 封装/外壳：304/316 |
| 特性：耐冲击抗疲劳 | 最小包装数：1 | 应用领域：测量仪器 |
| 安装接口：M20/G1/2/G1/4 | 供电形式：恒压 |

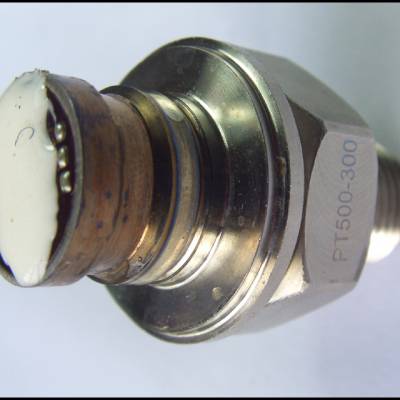

压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子
一、压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子产品概述
PT500-301压力芯体，采用进口芯片，***的贴片技术及工艺，耐冲击抗疲劳，温漂小，成本低，可测量高温介质。
二、压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子特点：
A、采用进口电阻应变计做为感压芯片；
B、***的贴片技术及工艺；
C、具有可承受大的冲击压力，承载压力可达100MPa；
D、温度漂移小，可长期在-20～85℃工作温度下稳定工作；
E、弹性体也连接接头采用全封焊或一体化结构，解决了扩散硅和陶瓷芯体压力传感器芯体的漏油/气缺点，工作可靠，抗疲劳强度高；
F、是专门为压力变送器生产厂家OEM加工设计的，成本低，合适大批量生产；
三、压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子产品应用：
A、压力变送器厂家OEM
B、民用小家电产品的压力测量与控制
C、太阳能设备、空压机、非标产品的设计
四、压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子产品主要参数：
被测介质：气体,液体及蒸气（弱腐蚀性）
压力类型：表压
量程： 0～0.6，1， 1.6，2.5，5，10，20，30，40，50，60（MPa）；
-0.1～0.6，1.0，1.6MPa；
输出：0.7～1.3mV/V
精度：±0.5/±0.25 %FS
供电： 5VDC（5-10VDC）恒压供电
输出阻抗：2000Ω（20MPa以下量程）；1650Ω（20MPa以上量程）
绝缘电阻：≥1000 MΩ/100VDC
介质温度：－20～＋85℃
环境温度：－20～＋85℃
过载能力：150%FS
相对湿度：0～95% RH
密封等级：IP65
响应时间：＜10mS
电气连接：四芯排线；带绝缘漆包线
压力连接：M20×1.5，其它螺纹可依据客户要求设计
连接螺纹材料：304或316L不锈钢
五、压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子产品结构
压阻式传感器芯体 压阻式变送器芯体 PT500-300 普量电子
