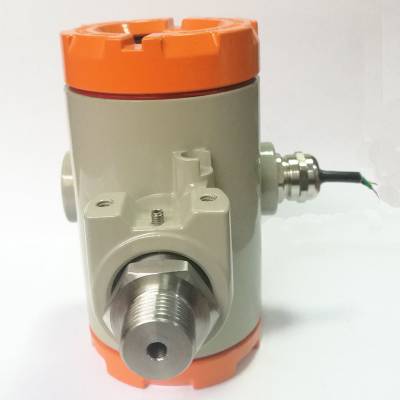

一、PT500-590 精密数显压力表概述及型号命名

    普量电子PT500-590 精密数显压力表，以微处理器为核心，能可靠的实现压力信号的采集和处理与显示，是一款高性能、智能低功耗、3.6V内置电池供电，标准MODBUS TTL-RTU信号输出，带5位LCD现场显示，采样频率由用户设置的精密型压力表。

PT500-XXX-TTL-XX-XX-XX-590

       A      B  C   D  E

A:量程参数:按实际数值标示

    如：0.6MPA标为0.6M、35KPa标为35K、200psi 标为200psi

TTL:压力表的输出信号,带5位LCD显示表头

B:精度参数：

    0.25：±0.25%FS 0.5：±0.5%FS

C:安装螺纹参数，按实际螺纹标示，

      如：M20X1.5标为M20；G1/4标为G1/4 等

D：配线长度：标配1米，最长10米

E:结构参数：

  590：低功耗电池供电压力表

二、PT500-590 精密数显压力表产品特点

    1、精密型5位LCD低功耗显示表头。

    2、3.6V19000mAh一次性电池/3.6V6000mAh可充电电池可选。

    3、采样频率可设置，最快为每秒5次。

    4、功耗低（采集电池小于1.5mA,待机小于0.5mA），续航能力强。

    5、标准MODBUS TTL-RTU信号输出，可接无线模块/采集模块/计算机接口等。

    6、高精度的24位ADC对传感器信号进行采集和数字化。

    7、加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。

    8、纯数字温度、温度等传感器信号处理算法，精度更高。

    9、专用定制ASSIC电路,集成度更高,可靠性更好。

    10、全数字校准，无可动电位器，温漂***至<20ppm。

三、PT500-590 精密数显压力表应用：

    替代传统式的机械压力表，提高精度。

    替代供电式的电子压力表，省掉布线困难。

    野外/户外等无电源的场合测量/监控/控制压力、温度等物理量。

四、PT500-590 精密数显压力表技术参数

测量介质：液体、气体、蒸汽、流体、熔体

压力方式：表压、绝压、差压

量    程：量小0～5KPa

          常规格：50KPa～500KPa；0.6MPa～60MPa（之间的任意量程）

          负压压力：-100KPa（真空）～0（之间的任意量程）

          正负压压力：±5KPa～±100KPa（之间的任意量程）

输    出： 5位LCD显示表，TTL数据协议

供    电：3.6VDC19000mAh一次性电池（内置）,理论续航时间：1年

          3.6V6000mAh可充电电池（内置）

精    度：0.25%FS-1%FS

介质温度： -20～70℃-150℃-250℃-500℃可选（无注明均为-20～70℃）

环境温度：-20～70℃

绝缘电阻： ≥1000 MΩ/100VDC

储存温度：-40～90℃

相对湿度： 0～95% RH

密封等级：IP65/IP68

过载能力： 150%FS

响应时间：≤1S

稳 定 性：≤±0.2%FS/年

振动影响：≤±0.2%FS/年（机械振动频率20Hz～1000Hz）

连接螺纹：G1/2，其它螺纹，可依据客户要求设计

连接螺纹材料：304/316L不锈钢，可依据客户要求设计

五、PT500-590结构尺寸图及过程连接
