养殖无线水位传感器 养殖无线水位监控 低功耗电池供电

一、养殖无线水位传感器 养殖无线水位监控 低功耗电池供电 PT500-930概述及型号命名

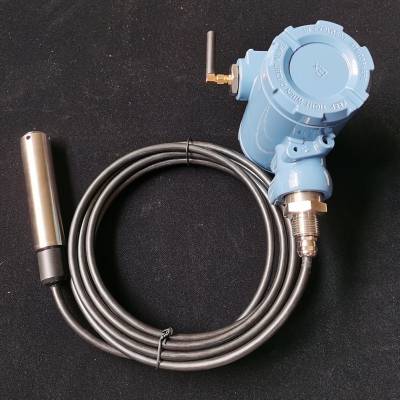

    普量电子水箱无线水位传感器 水箱无线水位监控 普量电子 PT500-930是一款高性能智能低功耗基于GPRS称动网络/NB-iott窄带物联网传输，配套物联云平台实现远程数据采集、监控、分析、巡察、报警、归类、地理位置定位、数据报表曲线下载，移动设备APP软件实现随时随地监控报警等功能的产品。通讯标准MODBUS TTL-RTU信号，带5位LCD现场显示，显示方式为触发显示，该款产品以微处理器为核心，能可靠的实现液位信号的采集和处理，最快采集频率10S，最快巡检频率3S，可设定下限及上限液位报警、离线报警、数据异常报警、欠电报警、通讯信号弱报警等，物联平台系统、微信、短信等方式报警。

PT500-XXX-GPRS/TTL-XX-XX-XX-X-X-930

       A      B    C  D   E F G  H

A:量程参数:按实际数值标示

如：5mH2O表示量程为0-5米水位高

B:输出参数:

GPRS/TTL：TTL数据协议GPRS通讯连接

GPRS/RS485:RS485数据协议GPRS通讯连接

NB/TTL:TTL数据协议NB-iot通讯连接

NB/RS485:RS485数据协议NB-iot通讯连接

C:精度参数：

0.1：±0.1%FS 0.25：±0.25%FS 0.5：±0.5%FS

D:安装螺纹参数，按实际螺纹标示，

      如：M20X1.5标为M20；G1/4标为G1/4 等

E：配套电缆长度：5m表示为5米

F:供电方式：

  1：3.6V19000mAh内置电池供电

  N：外部12-24VDC供电

G：

  1：5位显示表头，显示方式：触发显示

  N：无线显示表头

H：产品结构

   920：压力传感器

   930：液位传感器

   950：温度传感器

   960：太阳辐射传感器

选型列举：PT500-5mH2O-GPRS/TTL-0.5-G1/2-6m-1-1-930

量程：0-5米水位高；输出：TTL数据协议GPRS通讯连接；精度：±0.5%FS；螺纹接口：G1/2，配线长度6米，3.6V19000mAh电池供电，5位显示表头，显示方式：触发显示，930结构

物联网（TheInternetofthings）也称传感网，物联网（The Internet of things）的定义是：通过射频识别（RFID）、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把任何物品与互联网连接起来，进行信息交换和通讯，以实现智能化识别、定位、跟踪、监控和管理的一种网络GPRS（General Packet Radio Service）是通用分组无线服务技术的简称，它是GSM移动电话用户可用的一种移动数据业务，属于***代移动通信中的数据传输技术。GPRS可说是GSM的延续。GPRS和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps。

窄带物联网（Narrow Band Internet of Things, NB-IoT）成为万物互联网络的一个重要分支。NB-IoT构建于蜂窝网络，只消耗大约180KHz的带宽，可直接部署于GSM网络、UMTS网络或LTE网络，以降低部署成本、实现平滑升级。 [1] NB-IoT是IoT领域一个新兴的技术，支持低功耗设备在广域网的蜂窝数据连接，也被叫作低功耗广域网(LPWAN)。NB-IoT支持待机时间长、对网络连接要求较高设备的高效连接。据说NB-IoT设备电池寿命可以提高至至少10年，同时还能提供非常全面的室内蜂窝数据连接覆盖。

二、养殖无线水位传感器 养殖无线水位监控 低功耗电池供电 PT500-930产品特点

    1、通讯形式：GPRS移动通讯网络，移动2G信号应用广泛、分布各地、信号稳定、信号强等特点。

       通讯网络：NB-iot窄带物联网，新兴的技术IoT领域，灵活部署、窄带、低速率、低成本、高容量、覆盖增强、低时延敏感等特点。

    2、配套免费开放式物联云采集监控平台，与用户组态系统、定制软件、专用平台无缝对接。

    3、配套免费移动设备APP采集监控。

    4、现场低功耗五位LCD显示表头，触发显示。

    5、用户自由设置采集频率、巡检频率。

    6、具备上下限数据报警、离线报警、数据异常报警、欠电报警、通讯信号弱报警等报警内容。

    7、具备物联平台系统报警、微信公众号报警、短信报警、电话报警等多种方式。

    8、数据通讯协议MODBUS TTL-RTU。

    9、内置3.6V19000mAh大容量电池供电。

    10、高精度的24位ADC对传感器信号进行采集和数字化。

    11、加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。

    12、纯数字压力、液位、温度、称重等传感器信号处理算法，精度更高。

    13、专用定制ASSIC电路,集成度更高,可靠性更好。

    14、全数字校准，无可动电位器，温漂***至<20ppm。

    15、24hX365天在线监控，数据服务器记录数据长达数年,利于分析、归纳、总结传感器数据报表。

    16、物联网平台建立专用帐号，用户自行设置、修改、管理自己的设备数据。

三、养殖无线水位传感器 养殖无线水位监控 低功耗电池供电 PT500-930应用：

   河流、水库、大坝、地下水无线水位监控；低功耗电池供电GPRS、NB-iot物联网远程水位测量与控制

   水塔、水箱、水池、鱼塘、油箱无线水位监控；低功耗电池供电GPRS、NB-iot物联网远程水位监控报警

   农业、林业灌溉、水利、环境环保、环境污染GPRS、NB-iot无线水位、液位监控系统、报警

   消防液位、消防水池水位、水防水箱的GPRS、NB-iot无线水位、液位监控系统、报警

四、养殖无线水位传感器 养殖无线水位监控 低功耗电池供电 PT500-930技术参数

测量介质：液体

压力方式：表压

量    程：量小0～500mmH2O

          常用规格：1mH2O～100mH2O（之间的任意量程）

输    出：

930:TTL/RS485数据协议(低功耗)，GPRS通讯连接，5位显示表头，显示方式：触发显示

931:TTL/RS485数据协议(低功耗)，GPRS通讯连接，无显示表头

供    电：3.6VDC19000mAh电池（内置）

精    度：0.25%FS-1%FS

介质温度： -20～70℃（无注明均为-20～70℃）,特殊环境介质，可定制高温油位、水位传感器

环境温度：-20～70℃

绝缘电阻： ≥1000 MΩ/100VDC

储存温度：-40～90℃

相对湿度： 0～95% RH

密封等级：IP68

过载能力： 150%FS

响应时间：≤3S

稳 定 性：≤±0.15%FS/年

振动影响：≤±0.15%FS/年（机械振动频率20Hz～1000Hz）

按装方式：投入式安装

连接螺纹材料：304/316L不锈钢，可依据客户要求设计

配套电缆长：5米专用液位导气电缆

五、养殖无线水位传感器 养殖无线水位监控 低功耗电池供电 PT500-930功耗理论计算（电池寿命）：

GPRS通讯：

待机功耗1 150 uAh

待机功耗2 3.6 mAh/每天

待机功耗3 1314 mAh/每年

GPRS工作时间 20 秒

GPRS工作电流 50 mAh

采集间隔 3600 秒/60分钟

采集次数 24 次/每天

GPRS采集功耗1 6.666666667 mAh/每天

GPRS采集功耗2 2433.33333 mAh/每年

总功耗 3747.3 mAh/每年

电池 34615/19000mAh 　

有效容量：19000X80%=15200 60分钟/次     理论使用4年

有效容量：19000X80%=15200 30分钟/次     理论使用2年

NB-iot通讯：

待机功耗1 150 uAh

待机功耗2 3.6 mAh/每天

待机功耗3 1314 mAh/每年

GPRS工作时间 20 秒

GPRS工作电流 50 mAh

采集间隔 3600 秒/60分钟

采集次数 24 次/每天

NB采集功耗1 5.333333333 mAh/每天

NB采集功耗2 1946.666667 mAh/每年

总功耗 3260.666667 mAh/每年

电池 34615/19000mAh 　

有效容量：19000X80%=15200 60分钟/次     理论使用4.5年

有效容量：19000X80%=15200 30分钟/次     理论使用2年以上

六、普量物联平台：

七、养殖无线水位传感器 养殖无线水位监控 低功耗电池供电 PT500-900结构尺寸图及过程连接
