PT500-SZY10压差式静力水准仪

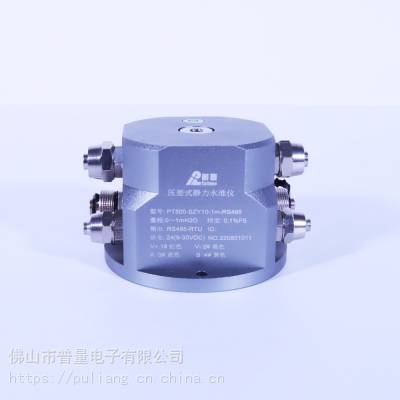

一、产品外观及组成

1、进口精密压力芯体体；

2、零点、满度、温度补偿,数字集成放大板；

3、四芯防水电气连接器；

4、快速液、气接口；

5、航空级铝合金氧化外壳；

6、排气阀；

7、固定安排板；

二、PT500-SZY10压差式静力水准仪简介及型号命名

    PT500-SZY10压差式静力水准仪简介：

    进口精密压力芯体体；

    零点、满度、温度补偿,数字集成放大板；

    防水、防雷结构设计；

    数字信号RS485-RTU输出；

    分辨***压0.01mm；

    PT500-SZY10压差式静力水准仪主要应用：

    轨道交通路基沉降监测；

    地铁支撑墙沉降监测；

    隧道上部山体及建筑物；

    高速公路路基、边坡沉降检测；

    桥墩、基坑沉降检测；

    核电站、大型水电站；

    大坝及水利枢纽、高层建筑的基础；

三、型号命名

PT500 – SZY10 - 2mH2O - RS485 - 000

A：普量类别  代码：PT500

B：结构规格  代码：SZY10

C：压力量程  0-2米水位位移（量程范围）

D：输出信号  输出信号：数字信号RS485-RTU

E：用户定制  省略；用户没有特定要求

四、PT500-SZY10压差式静力水准仪技术参数

测量介质：液体

压力形式：差压

压力量程：0～200mmH20, 0～1000mmH20 ,0～20mH20 (范围内可定制)

温度量程：-40~100℃

综合精度：0.05～0.1%FS

分辩率：0.01mm

输出信号：RS485-RTU；4～20mA

供电电压：12V DC（7～30VDC）

绝缘阻抗：≥1000 MΩ/100VDC

补偿温度：-10～60℃（特殊温区订货时注明,可定制补偿负30℃***温）

介质温度：-40～85℃

环境温度：-40～80℃

储存温度：-40～85℃； 相对湿度：0～95% RH

响应时间：≤5mS

过载压力：150%FS

破坏压力：3倍量程(量程小于200MPa)；2倍量程(量程大于201MPa)

电气连接：四芯防水航空接插件

防护等级：Ip67、IP68

连接材料：航空铝合金，氧化

过程连接导液管：Ф8mmPU管/导气管: Ф8mmPU管/可定制

五、产品结构

六、电气与过程连接及产品安装

1、电气连接器：四芯彩排线引线

引脚       功能         电缆线颜色

1#      VCC             红色线

2#      GND             黑色线

3#      485-A           蓝色线

4#      485-B           黄色线

2、平台监测软件（实时数据、预警，测点产生下沉时数据）

3、单机校准软件(出厂时已做校准并做温度补偿)

七、监控点安装步骤

1)、安装位置打孔

    在需要固定线的位置（水管下）约 1.5m～2m 一个孔，道床需要布 设测点位置、结构沉降测点位置静力水准仪支架位置、数据采集箱位置打孔。

    一般钻孔标准：隧道壁上的为 12mm、道床上的为 12mm、结构沉降测点的为 18mm、固定支架的位置根据碰撞螺栓的大小钻孔。

2)、支架安装

    我公司每个静力水准仪都配备一块安装板,安装板具侧面安装跟水平安装功能,看现场需求,用户先将按装板用螺栓固在PT500-SZY-01水准仪上,然后再在测点位置打孔。

3)、电线布设及安装、水管连接

    电线布设及安装 电线应根据测点间距自己截成相应距离大于测点间距两米以备不够长，首先连接基准点的PT500-SZY-0静力水准仪的测点再依次串联连接各个测点在有测点处断开接三通及传感器数据线。

    水管连接：水管连接跟电线连接相似，有一点不同的是在转点处断开连接。

在水管安装在罐上时不好安装需要自备开水烫街头处 10 秒后再进行连接，在切水管时一定要把接口切齐否则漏水。

4)、水罐灌水及调平

    水罐灌水需要自带水泵跟水桶，留出一根管接到水泵上，依次进行灌水，灌水压力不宜过大防止气泡进入，水桶里***一直有水，防止水泵吸 入空气。

5)、数据采集箱安装 数据采集箱装在联络通道内，用膨胀螺栓固定在墙上。
