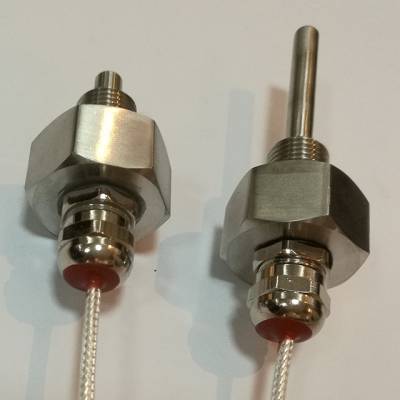

山东PT100温度传感器精密温度变送器
PT100温度传感器，铂电阻温度传感器
铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的，显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时，所测得的温度是感温元件所在范围内介质层中的平均温度。
与热敏电阻相似，铂电阻温度传感器（RTD）也是用铂制成的热敏感电阻。当通过测量电压计算RTD 温度时，数字万用表用已知电流源测量该电流源所产生的电压。这一电压为两条引线（Vlead）上的压降加RTD上的电压（Vtemp）。例如，常用RTD 的电阻为100Ω，每1℃仅产生0.385Ω的电阻变化。如果每条引线有10Ω电阻，就将造成26℃的测量误差，这是不可接受的。所以应对RTD作4线欧姆测量。

PT100 temperature sensor, platinum resistance temperature sensor

Platinum resistance temperature sensor uses the characteristic that the resistance value of metal platinum changes with the change of temperature. The display instrument will indicate the temperature value corresponding to the resistance value of platinum resistance. When there is a temperature gradient in the measured medium, the measured temperature is the average temperature in the medium layer within the range of the temperature sensing element.

Similar to thermistor, platinum resistance temperature sensor (RTD) is also made of platinum. When the RTD temperature is calculated by measuring the voltage, the digital multimeter uses a known current source to measure the voltage generated by the current source. This voltage is the voltage drop on the two leads (vlead) plus the voltage on the RTD (vtemp). For example, the resistance of a common RTD is 100 Ω, and only 0.385 Ω is produced per 1 ℃. If each lead has a resistance of 10 Ω, it will cause a measurement error of 26 ℃, which is unacceptable. Therefore, the RTD should be measured with 4-wire ohm.

RTD是最***和最稳定的温度传感器，它的线性度优于热偶和热敏电阻。但RTD也是最慢和最贵的温度传感器。因此RTD最适合对精度有严格要求，而速度和价格不太关键的应用领域。
铂电阻温度传感器是用来测量空气、土壤和水的温度传感器。该传感器由精密级铂热电阻元件和经特殊工艺处理的防护套组成，并用四芯屏蔽信号电缆线从敏感元件引出用于测量，通常可以采用四线测量法测量，以减少导线电阻引起的测量误差。铂电阻温度传感器具有***的可互换性和长期稳定性，广泛应用于气象和环保等部门。
产品广泛应用于电力、石油、化工、电力、冶金、医药、建材、科研等工业领域的温度测量与控制，特别适合于自动化、计算机测控系统。可在恶劣的环境下使用，具有防潮、防爆、防水、防震、防有害气体侵蚀的能力。

PT100温度传感器精密温度变送器产品电器参数
被测介质: 气体、液体、蒸汽、熔体、流体、固体、表面
感温芯体:PT100/热电偶J、K、E
测量范围:-196(液氮温度)～＋500℃(任意量程)
输出信号:
电阻信号：PT100电阻（0℃标准阻值100欧姆）
变送模拟信号：4-20mA 0-5VDC 0-10VDC 0.5-4.5VDC
数字信号：RS485-RTU TTL低功耗
GPRS移动网络/NB-IoT窄带物联网数据传输(低功耗电池供电可选)
433MHz短距离传输（视距500m-5000可选）
可带5位LED现场显示表头
供    电：
无源   配套采集仪表
3.6VDC/19Ah电池    数字输出、低功耗、无线
12-24VDC直流电源   变送器模拟量输出
220VAC+变压器交流  变送器模拟量输出
精   度：
PT100 A  ±（0.15＋0.002∣T∣）
B  ±（0.15＋0.002∣T∣）
0.5%FS 1%FS
绝缘电阻: ≥1000 MΩ/100VDC
环境温度:-20～85℃
储存温度:-40～90℃
相对湿度: 0～95% RH
密封等级:IP65/IP68/IP67
安装方式:
         A、光杆无固定装置
         B、螺纹安装（M20×1.5，M12×1.5）
         C、卡套螺纹安装（M20×1.5，M12×1.5）
         D、法兰安装
接线方式:
         A、引线式
         B、航插式
         C、防水接线盒
         D、防爆接线盒
传感器保护管直径: 3,4,5,6,8,10,12,16,20mm

PT100温度传感器精密温度变送器
数显温度表 温度数显表 温度控制表
气体温度表 液体温度表
电子温度表
数显温度传感器 数显温度变送器
数字温度表
电池供电温度表 低功耗温度表
LCD温度表 LCD温度传感器 LCD温度变送器
精密温度表 精密数显温度表
TTL 温度表

精密数字温度表PT100-590 精密数字温度表 数字温度仪表  数显温度表 数显温度传感器 数字温度变送器 温度显示控制表 精密温度表 电池供电温度表 LCD显示温度表 数字输出温度计

PT100温度传感器精密温度变送器PT100-590 精密数显温度表概述及型号命名
    普量电子PT100-590 精密数显温度表，以微处理器为核心，能可靠的实现温度信号的采集和处理与显示，是一款高性能、智能低功耗、3.6V内置电池供电，标准MODBUS TTL-RTU信号输出，带5位LCD现场显示，采样频率由用户设置的精密型温度表。
PT100-XXX-TTL-XX-XX-XX-XX-590
       A      B  C   D  E
A:量程参数:按实际数值标示
    如：100℃标为100℃
TTL:温度表的输出信号,带5位LCD显示表头
B:精度参数：
    0.5:±0.5%FS  1:±1%FS
C:安装螺纹参数，按实际螺纹标示，
      如：M20X1.5标为M20；G1/4标为G1/4 等
D：配线长度：标配1米，最长10米
E:探温杆插入长度：按实际尺寸标
590：结构型号参数

山东PT100温度传感器精密温度变送器PT100-590 精密数显温度表产品特点
    1、精密型5位LCD低功耗显示表头。
    2、3.6V19000mAh一次性电池/3.6V6000mAh可充电电池可选。
    3、采样频率可设置，最快为每秒5次。
    4、功耗低（采集电池小于1.5mA,待机小于0.5mA），续航能力强。
    5、标准MODBUS TTL-RTU信号输出，可接无线模块/采集模块/计算机接口等。
    6、高精度的24位ADC对传感器信号进行采集和数字化。
    7、加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。
    8、纯数字温度、温度等传感器信号处理算法，精度更高。
    9、专用定制ASSIC电路,集成度更高,可靠性更好。
    10、全数字校准，无可动电位器，温漂***至<20ppm。

1. Precision 5-bit LCD low power display meter.

2. 3.6v19000mah disposable battery / 3.6v6000mah rechargeable battery are optional.

3. The sampling frequency can be set as fast as 5 times per second.

4. Low power consumption (acquisition battery less than 1.5mA, standby less than 0.5mA), strong endurance.

5. Standard Modbus ttl-rtu signal output can be connected to wireless module / acquisition module / computer interface, etc.

6. High precision 24 bit ADC collects and digitizes the sensor signal.

7. The enhanced EMC anti-interference design and hardware watchdog are suitable for various industrial environments with poor electromagnetic environment.

8. Pure digital temperature, temperature and other sensor signal processing algorithm, with higher accuracy.

9. Special custom-made assic circuit, with higher integration and better reliability.

10. Full digital calibration, no movable potentiometer, lower temperature drift to <20ppm.

PT100温度传感器精密温度变送器PT100-590 精密数显温度表应用：
    替代传统式的机械温度表，提高精度。
    替代供电式的电子温度表，省掉布线困难。
    野外/户外等无电源的场合测量/监控/控制压力、温度等物理量。

四、PT100-590 精密数显温度表技术参数
测量介质：液体、气体、蒸汽、流体、熔体
温度方式：表压、绝压、差压
量    程：量小-196℃～50℃
          常用规格：0℃～500℃（之间的任意量程）
输    出： 5位LCD显示表，TTL数据协议
供    电：3.6VDC19000mAh一次性电池（内置）,理论续航时间：1年
          3.6V6000mAh可充电电池（内置）
精    度：0.25%FS-1%FS
介质温度： -196℃～500℃可选
环境温度：-20～70℃
绝缘电阻： ≥1000 MΩ/100VDC
储存温度：-40～90℃
相对湿度： 0～95% RH
密封等级：IP65/IP68
响应时间：≤1S
稳 定 性：≤±0.3%FS/年
振动影响：≤±0.3%FS/年（机械振动频率20Hz～1000Hz）
连接螺纹：G1/2，其它螺纹，可依据客户要求设计
连接螺纹材料：304/316L不锈钢，可依据客户要求设计

PT100温度传感器精密温度变送器PT100-590结构尺寸图及过程连接
