供暧无线压力传感器 供暧系统压力监控 供暧系统压力变送器

根据***《民用建筑热工设计规范》（GB50176-2016），用累年最冷月和最热月平均温度作为主要指标，累年日平均温度≤5℃和≥25℃的天数作为辅助指标，将全国划分为严寒、寒冷、夏热冬冷、夏热冬暖和温和五个地区。例如：2012年备受媒体关注的“要求集中供暖的南方地区”主要指夏热冬冷地区。这一地区累年日平均温度稳定低于或等于5℃的日数为60天至89天，以及累年日平均温度稳定低于或等于5℃的日数不足60天，但累年日平均温度稳定低于或等于8℃的日数大于或等于75天。其气候特点是夏季酷热，冬季湿冷，空气湿度较大，当室外温度5℃以下时，如没有供暖设施，室内温度低、舒适度差。随着我国经济社会的发展和人民生活水平的提高，这些地区的建筑也逐步设置供暖设施，供暖方式主要以分散供暖为主。

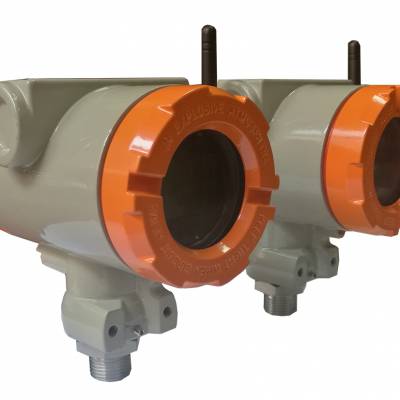

一、供暧无线压力传感器 供暧系统压力监控 供暧系统压力变送器PT500-920系列 GPRS/NB-iot无线压力传感器，低功耗物联网无线压力变送器概述及型号命名

    普量电子PT500-920系列 GPRSNB-iot无线压力传感器，低功耗物联网无线压力变送器是一款高性能智能低功耗基于GPRS移动网络/NB-iott窄带物联网传输，配套物联设备云平台实现远程数据采集、监控、分析、巡察、报警、归类、地理位置定位、数据报表曲线下载，移动设备APP软件实现随时随地监控报警等功能的产品。可带5位LCD现场显示，显示方式为触发/连续显示，产品以微处理器为核心，能可靠的实现压力信号的采集和处理，最快采集频率10S，最快巡检频率3S，可设定下限及上限压力报警、离线报警、数据异常报警、欠电报警、通讯信号弱报警等，物联平台系统、微信、短信等方式报警。

PT500-XX-XX/XX-XX-XX-XX-XX-XX-9XX（XXX）

1：量程参数

   0.6M表示0-0.6MPa；5mH2O表示0-5米水位高；100℃表示0-100℃等

2：通讯方式参数

   GPRS表示采用GPRS通讯；NB表示NB-iot通讯；433M表示短距离通讯等

3：数据协议形式参数

   TTL表示MODBUS TTL-RTU通讯协议；RS485表示MODBUS RS485-RTU协议

4：精度参数

   0.5表示±0.5%FS；0.25表示±0.25%FS；1表示±1%FS

5：安装方式参数

   G1/2表示螺纹安装尺寸为G1/2；DN50表示法兰安装等

6：传感器配套电缆长度参数/温度插入杆长度参数等

   数值m：如5m：投入式液位传感器5米线长

   数值：如：50表示温度传感器50mm插入杆长度

   N：无（压力传感器一般为N）

   其它类型传感器的结构参数

7：显示表头参数

   1：带显示表头，触发显示

   2：带显示表头，连续显示

   N：无显示表头

8：供电参数：

   1：电池3.6V19000mAh供电

   2：外部12-24VDC供电

   3：220VAC供电

9：传感器种类参数

   920：压力传感器

   930：液位传感器

   950：温度传感器

   960：太阳辐射传感器

选型列举：PT500-1M-GPRS/TTL-0.5-G1/2-N-1-1-920

量程：0-1MPa；输出：TTL数据协议GPRS通讯连接；精度：±0.5%FS；螺纹接口：G1/2，无配线，带显示表头，触发显示，电池3.6V19000mAh供电，920结构。

二、供暧无线压力传感器 供暧系统压力监控 供暧系统压力变送器PT500-920 GPRS/NB-iot无线压力传感器，低功耗物联网无线压力变送器产品特点

    1、通讯形式：GPRS移动通讯网络，移动2G信号应用广泛、分布各地、信号稳定、信号强等特点。

       通讯网络：NB-iot窄带物联网，新兴的技术IoT领域，灵活部署、窄带、低速率、低成本、高容量、覆盖增强、低时延敏感等特点。

    2、配套免费开放式物联云采集监控平台，与用户组态系统、定制软件、专用平台无缝对接。

    3、配套免费移动设备APP采集监控。

    4、现场低功耗五位LCD显示表头，触发/连续显示。

    5、用户自由设置采集频率、巡检频率。

    6、具备上下限数据报警、离线报警、数据异常报警、欠电报警、通讯信号弱报警等报警内容。

    7、具备物联平台系统报警、微信公众号报警、短信报警、电话报警等多种方式。

    8、数据通讯协议MODBUS TTL-RTU/RS485-RTU。

    9、内置3.6V19000mAh大容量电池供电(不可充电)/可配可充电锂电池。

    10、高精度的24位ADC对传感器信号进行采集和数字化。

    11、加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。

    12、纯数字压力、液位、温度、称重等传感器信号处理算法，精度更高。

    13、专用定制ASSIC电路,集成度更高,可靠性更好。

    14、全数字校准，无可动电位器，温漂***至<20ppm。

    15、24hX365天在线监控，数据服务器记录数据长达数年,利于分析、归纳、总结传感器数据报表。

    16、物联网平台建立专用帐号，用户自行设置、修改、管理自己的设备数据。

三、供暧无线压力传感器 供暧系统压力监控 供暧系统压力变送器PT500-920 GPRS/NB-iot无线压力传感器，低功耗物联网无线压力变送器应用：

    城市、小区、工业园、村镇供水管道压力、温度、液位等GPRS/NB-iot无线低功耗内置电池远程监测与控制。

    城市燃气管道压力、温度、液位等GPRS/NB-iot无线物联网低功耗内置电池远程监测与控制。

    城市、小区、工业园、村镇消防管道压力、温度、液位等GPRS/NB-iot无线低功耗内置电池远程监测与控制。

    城市、小区、工业园、村镇消防水池设备的压力、温度、液位等GPRS/NB-iot无线物联网低功耗内置电池远程监测与控制。

    城市供暖管道压力、温度、液位等GPRS/NB-iot无线低功耗内置电池远程监测与控制。

    城市供气管道网压力、温度、液位等GPRS/NB-iot无线物联网低功耗内置电池远程监测与控制。

    管线泄漏检测系统压力、温度、液位等GPRS/NB-iot无线低功耗内置电池远程监测与控制。

    储槽、储罐压力、温度、液位等GPRS/NB-iot无线低物联网功耗内置电池远程监测与控制。

    油井/油田管道压力、温度、液位等GPRS/NB-iot无线低功耗内置电池远程监测与控制。

    施工管线压力、温度、液位等GPRS/NB-iot无线物联网低功耗内置电池远程监测与控制。

    化工、电力、食品成产过程压力、温度、液位GPRS/NB-iot无线低功耗内置电池远程程监测与控制。

    环境污染水池的压力、温度、液位等GPRS/NB-iot无线物联网低功耗内置电池远程监测与控制。

四、供暧无线压力传感器 供暧系统压力监控 供暧系统压力变送器PT500-920 GPRS/NB-iot无线压力传感器，低功耗物联网无线压力变送器技术参数

测量介质：液体、气体、蒸汽、流体、熔体

压力方式：表压、绝压、差压

量    程：量小0～5KPa

          常规格：50KPa～500KPa；0.6MPa～60MPa（之间的任意量程）

          负压压力：-100KPa（真空）～0（之间的任意量程）

          正负压压力：±5KPa～±100KPa（之间的任意量程）

输    出：GPRS/TTL；GPRS/RS485

          NB/TTL；NB/RS485

供    电：3.6VDC19000mAh电池（内置）

精    度：0.25%FS-1%FS

介质温度： -20～70℃-150℃-250℃-500℃可选（无注明均为-20～70℃）

环境温度：-20～70℃

绝缘电阻： ≥1000 MΩ/100VDC

储存温度：-40～90℃

相对湿度： 0～95% RH

密封等级：IP65/IP68

过载能力： 150%FS

响应时间：≤3S

稳 定 性：≤±0.2%FS/年

振动影响：≤±0.2%FS/年（机械振动频率20Hz～1000Hz）

连接螺纹：G1/2，其它螺纹，可依据客户要求设计

连接螺纹材料：304/316L不锈钢，可依据客户要求设计

五、供暧无线压力传感器 供暧系统压力监控 供暧系统压力变送器产品功耗理论计算（电池寿命）：

GPRS通讯：

待机功耗1 150 uAh

待机功耗2 3.6 mAh/每天

待机功耗3 1314 mAh/每年

GPRS工作时间 20 秒

GPRS工作电流 50 mAh

采集间隔 3600 秒/60分钟

采集次数 24 次/每天

GPRS采集功耗1 6.666666667 mAh/每天

GPRS采集功耗2 2433.33333 mAh/每年

总功耗 3747.3 mAh/每年

电池 34615/19000mAh 　

有效容量：19000X80%=15200 60分钟/次     理论使用4年

有效容量：19000X80%=15200 30分钟/次     理论使用2年

NB-iot通讯：

待机功耗1 150 uAh

待机功耗2 3.6 mAh/每天

待机功耗3 1314 mAh/每年

GPRS工作时间 20 秒

GPRS工作电流 50 mAh

采集间隔 3600 秒/60分钟

采集次数 24 次/每天

NB采集功耗1 5.333333333 mAh/每天

NB采集功耗2 1946.666667 mAh/每年

总功耗 3260.666667 mAh/每年

电池 34615/19000mAh 　

有效容量：19000X80%=15200 60分钟/次     理论使用4.5年

有效容量：19000X80%=15200 30分钟/次     理论使用2年以上

六、普量物联平台

七、结构尺寸图及过程连接
